The Chaintech CT-6WEV was used in all Funworld Photo Play Net Collection Generation 2.1 machines. It came out in 2001, which was right in the middle of the capacitor plague. Pretty much every 2.1 machine has compromised caps in same shape or form so recapping is kind of mandatory if you want a rock solid machine.

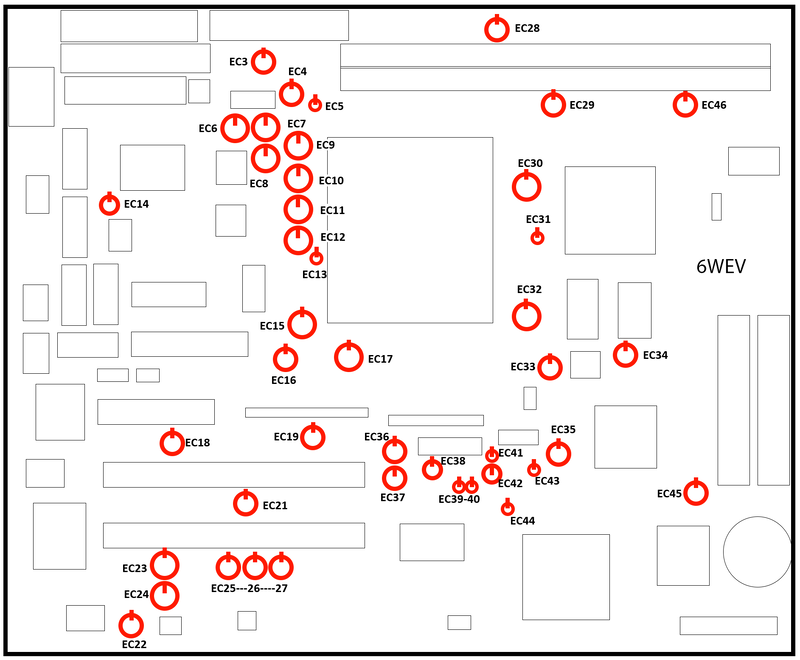

Cap Guide
| Location | Value (μF) | Voltage (V) | Diameter (mm) | Height (mm) | Pitch (mm) | Brand | Model | Type | Possible replacement |
|---|---|---|---|---|---|---|---|---|---|
| EC32 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC30 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC15 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC6 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC7 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC8 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC9 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC10 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC11 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC10 | 1200 | 6.3 | 10 | 16 | 5 | TAEPO | SC | Low impedance | EEU-FR0J122LB |
| EC45 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC33 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC29 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC18 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC19 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC21 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC23 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC24 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC25 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC26 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC27 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC17 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC4 | 1000 | 6.3 | 8 | 14 | 3.5 | G-LUXON | LZ | Low impedance | EEU-FR0J102B |
| EC35 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC28 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC46 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC36 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC37 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC22 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC34 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC3 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC16 | 470 | 16 | 8 | 11 | 3.5 | G-LUXON | SM | Standard | ECA-1CHG471 |
| EC14 | 100 | 16 | 6 | 4 | 2 | G-LUXON | FX | Low profile | ECA-1CHG101 |
| EC38 | 100 | 16 | 6 | 4 | 2 | G-LUXON | FX | Low profile | ECA-1CHG101 |
| EC42 | 100 | 16 | 6 | 4 | 2 | G-LUXON | FX | Low profile | ECA-1CHG101 |
| EC31 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC5 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC13 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC41 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC43 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC44 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC39 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
| EC40 | 10 | 25 | 4 | 7 | 2 | D.S | - | Standard | EEA-GA1E100 |
